I moderne industriel mineralforarbejdning udgør forarbejdning af koncentrater og håndtering af tailings kritiske operationelle flaskehalse. Efterhånden som de globale miljøbestemmelser strammes, er minesektoren hurtigt ved at gå fra traditionel bortskaffelse af våd tailings til avanceret-nuludledningsvandgenbrug og tørstablingsstyring.
I centrum for dette teknologiske paradigmeskift er det industriellekeramisk filterplade(også kendt som enkeramisk filterpladeellerkeramiske filterskive). Denne vejledning giver en dyb ingeniørmæssig og kommerciel analyse af mikroporøs keramisk afvandingsteknologi, der beskriver, hvordan den klarer sig bedre end traditionelle tekstilbaserede-filterpressemuligheder, og skitserer de optimeringsvektorer, som tungindustrien er afhængig af for at reducere de samlede driftsudgifter (OPEX).
1. Filtreringens kritiske rolle i moderne minedrift og vandbehandling
Fast-væskeseparation i mineralforarbejdning er ikke længere kun et simpelt trin før logistik; det er en væsentlig komponent i lovoverholdelse, sikkerhed og vandsikkerhed. Uanset om man udvinder kobber, guld, jernmalm, bly-zink eller vask af kul, kræver forarbejdningsanlæg højeffektive filtreringsdele og ydeevnedele for at opretholde kontinuerlig oppetid.
Koncentratfiltrering
Værdifulde mineralkoncentrater (f.eks. kobberkalkopirit, guld-holdig pyrit, magnetit) skal afvandes til en forudsigelig, lav-fugtighedstilstand for at forhindre transportrisiko for væskedannelse under søfart og for at undgå høje bøder ved metallurgiske smelteværker.
Afvanding og tørstabling
Traditionelle opstrøms tailings-dæmninger udgør et alvorligt-langsigtet miljøansvar, fysiske sammenbrudsrisici og høje genvindingsomkostninger. Ved at implementere høj-kapacitetfiltreringsopløsninger, miner omdanner flydende gylle til strukturelt stabile, tørre-skrabede materialer. Denne praksis, kendt somtør tailings stabling, eliminerer behovet for massive affaldsdamme, begrænser miljømæssige fodaftryk og mindsker risikoen betydeligt.
Minevandsbehandling og lukkede-sløjfesystemer
Vand er en kritisk procesvæske i ekstraktionsmetallurgi. I tørre mineregioner (såsom det vestlige Australien, Atacama-ørkenen i Chile eller det nordlige Kina) er maksimering af vandgenanvendelse nøglen til driftskontinuitet. Høj-ydelsevandbehandlingssystemerbruge mikroporøse keramiske elementer til at genvinde rent filtrat direkte fra fortykningsmiddelunderløb, og returnere ultra-klart vand tilbage til slibe- og flotationskredsløbene uden at kræve omfattende sekundære afsætningsdamme.
2. Tekniske principper: Fysikken bag kapillær afvanding
Den enestående præstation af enaluminiumoxid keramisk membran filterpladeligger i dens udnyttelse af grænsefladevæskefysik frem for brutal mekanisk kompression alene.
Mikroporøs keramisk strukturfiltreringsmekanisme
En avanceret keramisk filterplade er konstrueret som en asymmetrisk kompositstruktur bestående af to adskilte sektioner:
Membranens funktionelle lag:Et meget kontrolleret, ultra-tyndt toplag med en ensartet porestørrelsesmatrix, der ligger mellem 0,5-2,0 um. Dette fungerer som den definitive overfladefiltreringsbarriere, der isolerer sub-mikron mineralslim.
Det strukturelle basislag:Et meget permeabelt, tykt keramisk substrat designet med større makro-porer for at sikre høj fysisk strukturel integritet, samtidig med at den tilbyder næsten-nul hydrodynamisk modstand mod intern væskestrøm.
Kapillært negativt tryk + vakuumfiltreringsprincip
Systemet udnytter de naturlige fænomener med kapillærtryk i fine porer, matematisk beskrevet af Young-Laplace-ligningen:
Hvor:
Pcer kapillærtrykket,
er væskeoverfladespændingen,
θ er kontaktvinklen (befugtningsaffinitet),
r er mikro-poreradius.
Når en hydrofil aluminiumoxid- eller siliciumcarbidplade er fuldstændig fugtet af minedriftsslammet, genererer den ekstremt lille poreradius (r) en enorm indre kapillarkraft. Når en industriel vakuumpumpe påfører et negativt tryk (typisk -0.09 -0.098MPa) inde i pladen, passerer vandmolekyler gennem matrixen med minimal modstand.
Det er afgørende, fordi det kapillære gennembrudstryk i den fugtede pore er væsentligt højere end det påførte vakuumtryk,luft kan ikke trænge ind i den keramiske membran. Porekanalerne forbliver fuldstændigt forseglede med flydende vand. Denne absolutte gas-barriereegenskab forhindrer luftomløb og sænker energiforbruget drastisk, fordi vakuumpumpen kun flytter udvundet vand frem for store mængder fri luft.
Overflademembranfiltrering vs. Deep Bed Filtrering
Traditionelt tekstilfiltreringsmediertillade fine mineralpartikler at trænge dybt ind i stofvævet, hvilket resulterer i progressiv partikelblænding, reduceret permeabilitet og stoffejl. Derimod er enaluminiumoxid keramisk membran filterpladeanvender ægte overfladefiltrering. Mikro-porerne fanger selv de mindste sub-mikronslim på det ydre grænselag og danner en homogen filterkage, der frigives jævnt under udledningscyklussen.
Automatiserede tilbageskylnings- og regenereringsteknikker
For at modvirke langvarig-overfladebegroning fra afkalkningsmineraler eller kemiske skummer integrerer systemet en omvendt væskecyklus. Når det roterende skivefilter bevæger sig forbi udløbsskraberen, tvinger et automatisk tilbageskylningssystem høj-tryksfiltrat eller en mild syreopløsning indefra og ud. Denne mekanisme renser kontinuerligt poreindgangene, og genopretter den oprindelige hydrauliske permeabilitet, før pladen -gen ind i gyllezonen.
3. Gennembrudsfremstilling: Kraften i vandstøbeprocessen
En keramisk plades driftslevetid og-vandleveringseffektivitet afhænger i høj grad af dens interne drænkonfiguration. Historisk set led plader fremstillet ved tørpresning eller standard glidestøbning af lokaliserede indre spændinger eller indsnævrede indre veje, hvilket reducerede den samlede væskestrøm.
For at løse disse problemer, de avanceredeVandstøbeprocesblev udviklet inden for Zibos førende keramiske ingeniørklynge. Denne støbemetode fokuserer på en integreret, enkelt-kropsstøbning og sintringsfilosofi med enkelt-krops.
Vigtigste industrielle fordele ved vandstøbeprocessen:
Sammenkoblet netværk (80 % intern volumen):I modsætning til traditionelle lineære dræningslinjer producerer vandstøbning et indviklet netværk af indbyrdes forbundne interne stier. Op til80% af hele pladens kropfungerer som et åbent drænsystem. Dette design minimerer intern væskefriktion og muliggør hurtig fjernelse af vand.
Ekstraordinær strukturel stivhed:Ved at undgå limede samlinger eller sekundære samlinger eliminerer enkelt-kropssintring risikoen for intern delaminering. Pladen kan modstå intense cykliske tryk, når den bevæger sig mellem kraftig vakuumsugning og høj-tilbageskylning.
Forlænget levetid:Den ensartede fordeling af densitet, der opnås gennem vandstøbning, forhindrer lokale slidpletter, hvilket gør pladerne i stand til at håndtere stærkt slibende kobber-, guld- eller jernmalmsslam over lange kampagner.
4. Head-to-Head: Keramiske filtre vs. ældre teknologier
For at forstå, hvorfor internationale minekoncerner erstatter traditionelt udstyr medkeramisk filtermuligheder, ser ingeniører nøje på ydeevnemålinger på tværs af vigtige afvandingssystemer.

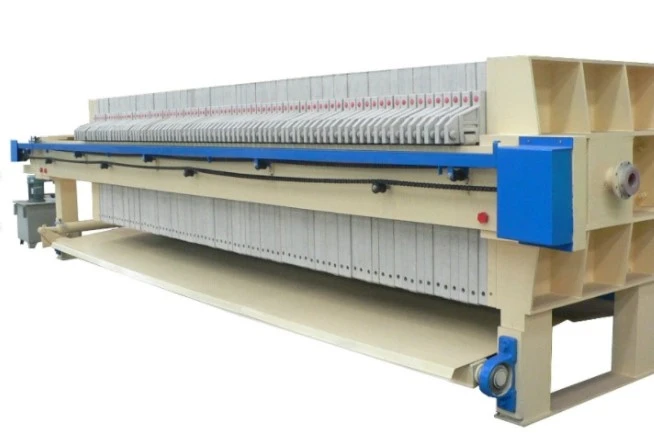

| Ydeevne vektor | Keramisk Vacuum Disc Filter | Forsænket kammer / membranfilterpresse | Konventionelt vakuumskivefilter | Høj-afvandingscentrifuge |
| Driftsprofil | Kontinuerlig, 24/7 automatisering | Batchsystem, cyklisk nedetid | Kontinuerlig drift | Kontinuerlig drift |
| Energiforbrug | Ekstremt lav(10%-20% af stofsystemer) | Høj (kræver høj-fødningspumper og kompressorer) | Ekstremt høj(massiv luftbypass kræver store vakuumpumper) | Høj (mekanisk energi kræves til høje rotationshastigheder) |
| Filtratkvalitet | Ryd (< 20mg/L); bypasses secondary treatment | Variabel; modtagelig for kludrevner og bøder bypass | Dårlig; høj tørstoflækage kræver oparbejdning af fortykningsmiddel | Skyet; dårlig indfangning af finstoffer under 40 mikron |
| Kage fugt | Lav & Konsekvent(8 % -12 % typisk) | Meget lav (7%-10% under højt tryk, men svinger) | High (>15% -18%, problematisk for transport) | Høj ved behandling af ultra-fint materiale |
| Filtermedielevetid | Langvarig-(Typisk 12 til 36+ måneder) | Kort (tøjpauser med få ugers mellemrum) | Kort (hyppig stofbinding og rivning) | Moderat (metalskærme kræver-udskiftning med høje omkostninger) |
| Samlet OPEX-profil | Minimal(Lavt strømforbrug, stærkt automatiseret) | Høj (Høje lønomkostninger, hyppige udskiftninger af tøj) | Høj (ekstremt energiforbrug, høj vedligeholdelse) | Meget høj (højt rotationsslid, specialiseret balancevedligeholdelse) |
5. Materialeteknik: Alumina (Al2O3) vs. siliciumcarbid (SiC)
Valget af keramisk sammensætning afhænger i høj grad af de kemiske og fysiske egenskaber ved forarbejdningsopslæmningen.
Alumina keramisk filterplade
Aluminiumoxid (Al2O3) forbliver den industrielle standard for de fleste mineralforarbejdningsapplikationer. Sintret ved høje temperaturer giver det fremragende mekanisk styrke, enestående ansigts-slidstyrke og et optimalt forhold mellem pris-til-ydelse til mellem-til stor-operationer. Den leverer pålidelig ydeevne på tværs af typiske pH-områder (pH 4 - 10) i jern-, kobber- og bly-zinkflotationsanlæg.
Siliciumcarbid keramisk plade (SiC)
Til ekstreme miljøer repræsenterer siliciumcarbid (SiC) en væsentlig materialeopgradering. Den har en Mohs-hårdhed, der kun er næst efter diamant, hvilket gør den meget modstandsdygtig mod skarpe, grove kvartsaffald, der kan erodere mindre keramik. Ydermere er SiC kemisk inert over det hele
pH-spektrum (pH 1-14), hvilket gør det godt-egnet til sure bio-udvaskningsoperationer, guldcyanideringsprocesser eller metallurgiske slam ved høje temperaturer.
Nye avancerede materialetendenser:
Under-Micron Nano-Membraner:Udvikling af tynde-filmoverfladelag med ægte nano-porer for at blokere ultra-fint lerslim og forhindre poreblænding.
Anti-begroningsadditiver:Integrering af katalytiske eller stærkt hydrofobe forbindelser direkte i den keramiske matrix for at begrænse mineralskalering og reducere kemiske rengøringsfrekvenser.
Mål for forlænget liv:Bevæger sig ud over de grundlæggende operationelle grænser mod en forventet levetid på over3 til 5 år, selv under høje-tonnage minedriftsforhold.
6. Global udstyrskompatibilitet og flådeintegration
En vigtig udfordring for globale vedligeholdelsesansvarlige, når de opdaterer filtreringssystemer, er at undgå leverandørlåsning- fra producenter af originalt udstyr (OEM'er). Modernekeramiske filterpladerer konstrueret efter strenge internationale standarder, hvilket sikrer sømløs kompatibilitet med førende vacuum disc filter mærker.
Eftermarked af høj-kvalitetcykel reservedeleogcyklus delekan udskifte originale dele på systemer som f.eksRoxiaogCECuden at kræve eftermontering eller strukturelle ændringer. De matcher originale specifikationer for:
O-ring og flange passer:Sikrer perfekt strukturel tætning for at forhindre vakuumtab og opretholde kontinuerlig $-0,098\\,\\text{MPa}$ drift.
Strukturelle ankerpunkter:Replikerer præcise boltemønstre og skulderjusteringer for at modstå høje centrifugal- og skrotpåvirkninger- under drift.
Tilbageskylningstrykfordeling:Håndtering af regelmæssige omvendte hydrauliske trykspidser fra automatiske rengøringscyklusser uden strukturel nedbrydning.
Denne kryds-kompatibilitet gør det muligt for miner at optimere deres forsyningskæde ved at indkøbe robuste,-eftermarkedsdele med høj ydeevne med kortere leveringstider og forbedret omkostningseffektivitet.
Denne kryds-kompatibilitet gør det muligt for miner at optimere deres forsyningskæde ved at indkøbe robuste,-eftermarkedsdele med høj ydeevne med kortere leveringstider og forbedret omkostningseffektivitet.
7. Strategisk udsigt: Tiden med autonom, lav-energiafvanding
Ser vi fremad, driver adskillige vigtige strukturelle skift den globale mineindustri hen imod avancerede filtreringssystemer:
Obligatorisk tøraffaldshåndtering:Regeringer verden over begrænser våde tailings-dæmninger. Valget af afvandingsteknologi bestemmer en mines regulatoriske levedygtighed. Høj-kapacitet keramisk diskfiltrering giver en pålidelig, kontinuerlig vej tiltør stablingoverholdelse.
Autonom operationel kontrol:Moderne filtreringsinstallationer bruger smarte sensorer til at spore kagetykkelse, filtratturbiditet og tilbageskylningsdifferenstryk i realtid-. Disse målinger integreres direkte i anlæggets distribuerede kontrolsystem (DCS) via automatiserede algoritmer, justering af rotationshastigheder og rensecyklusser for at matche variationer i den indkommende gylle.
Skalerbar flådekapacitet:Kravene til industrikapacitet er steget betydeligt. Produktionsfaciliteterne udvides for at imødekomme dette behov; f.eks. skalerer produktionscentret i Zibo produktionskapaciteten op, herunder dedikerede multi-ovnudvidelser til stor-format12# filterplader. Denne industrielle skalering sikrer stabil indkøb af komponenter til store-mineprojekter globalt.
Vores fabrik og udstyr
8. Konklusion: Maksimering af mineralforarbejdningsudbyttet
Investering i høj-filtreringsteknologi er nøglen til at forbedre behandlingseffektiviteten og sikre overholdelse af miljøkrav. Bruger avancerede fremstillingsteknikker som fVandstøbeproceshjælper minedrift med at opnå pålidelig gennemstrømning, lav kagefugt og minimalt energiforbrug.
Besøg vores dedikerede produktlinjeside for at se nøjagtige geometriske dimensioner, specialiserede materialekonfigurationer og tekniske datablade til opgradering af dine nuværende Roxia- eller CEC-systemer:
